一、50ZX20-30自吸泵安裝尺寸圖

50ZX20-30自吸泵可以做成分體式和直連式的兩種類型，分體式就是帶聯軸器形式的、直連式就是電機軸加長葉輪就在電機軸上固定的，這兩種各有各的優勢，分體式方便更換機械密封方便檢修但是在實際使用安裝過程中往往會出現由于安裝過程中平衡同心度的緣故現場使用下來很容易出現聯軸器容易損壞、并且容易出現振動大、噪音大的現象出現，而直連式的優點占地面積小、故障率較低、振動及噪音都比較小，只是維修更換機械密封時稍微麻煩一點，我們還是建議選用直連式的比較好。

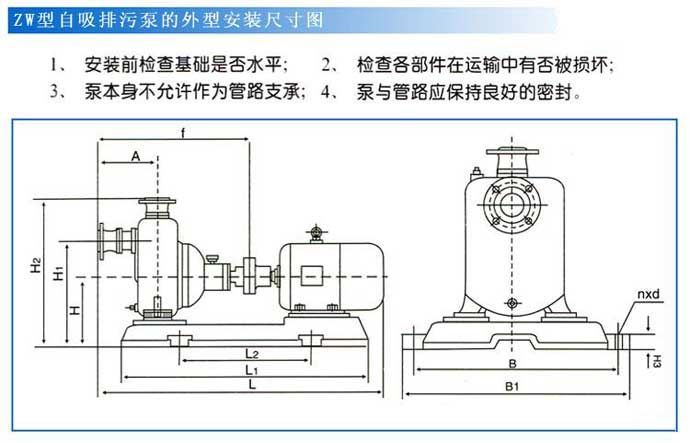

1、分體式50ZX20-30自吸泵安裝尺寸圖

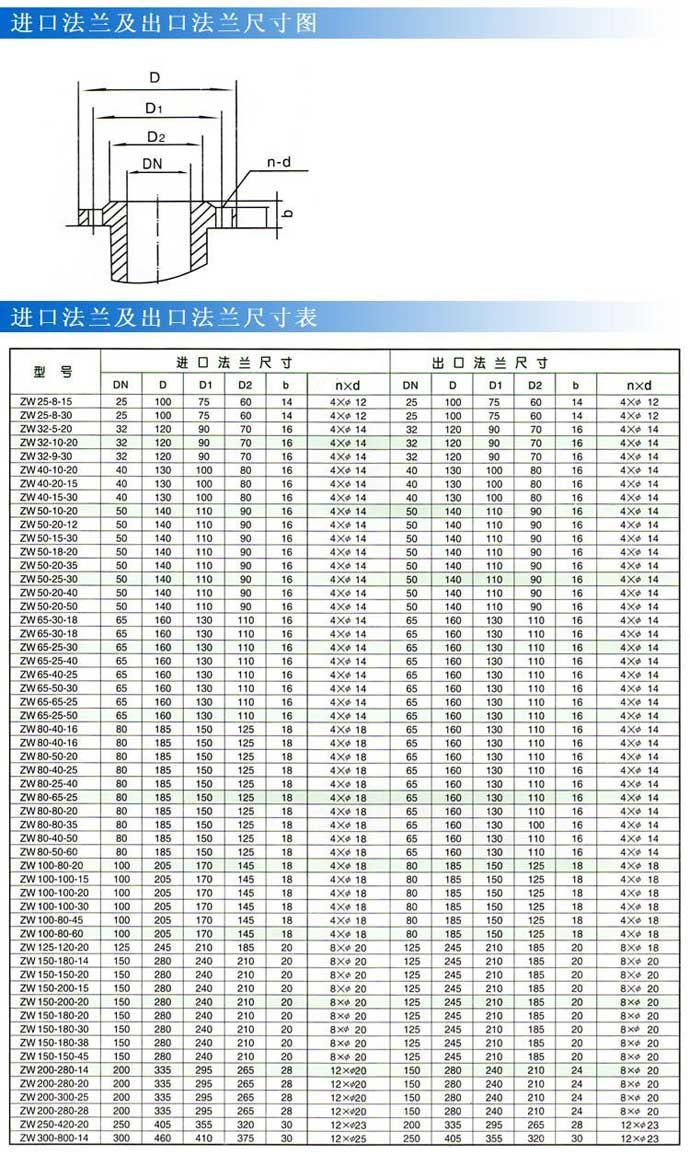

2、直連式50ZX20-30自吸泵外形尺寸圖50ZX20-30自吸泵安裝尺寸圖

二、50ZX20-30自吸泵價格

分體式50ZX20-30自吸泵價格含稅含運費價格2800元，直連式50ZX20-30泵價格2660元，防爆型50ZX20-30自吸泵價格含稅運3600元，直連式防爆50ZX20-30自吸泵價格3420元，不銹鋼304材質50ZX20-30自吸泵價格3800元，不銹鋼304材質防爆型50ZX20-30自吸泵價格4800元（直連式50ZX20-30自吸泵價格均按照分體式的價格下浮5%、價格僅供參考具體價格以報價為準）

三、50ZX20-30自吸泵性能參數

很多對50ZX20-30水泵產品不夠熟悉了解的人員或者采購員在看到采購單上面就有一個產品型號：50ZX20-30水泵，不知道是什么產品就會想到在各個搜索引擎上面去直接把50ZX20-30水泵輸入進去搜索了解關于50ZX20-30水泵的產品信息，所以我們很有必要為您普及一下關于50ZX20-30水泵型號的描述意義供參考。

50ZX20-30自吸泵型號里面開始一個數字50代表50ZX20-30泵的進口和出口口徑都是DN50mm的，ZX字母代表產品名稱自吸泵的開頭大寫字母簡稱這也說明該系列ZX自吸泵也是水泵產品類別中早的一款自吸泵類產品，第2個數字20代表50ZX20-30自吸泵的流量每小時20立方米，管道離心泵后數字30代表50ZX20-30自吸泵的揚程30米,這里需要注意的是自吸泵在實際使用中應該根據現場的實際吸程損耗才能確定該款50ZX20-30水泵的實際輸出的流量及揚程、而型號所描述的流量揚程并沒有減去50ZX20-30水泵的吸程得出的數據，所以在為自吸離心泵選型或者采購50ZX20-30離心泵隔膜泵時如果揚程必須要達到30米，建議型號選大一個等級的型號例如: 50Zx25-32。

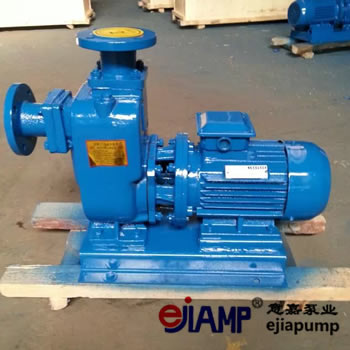

1、分體式50ZX20-30自吸離心泵實物圖

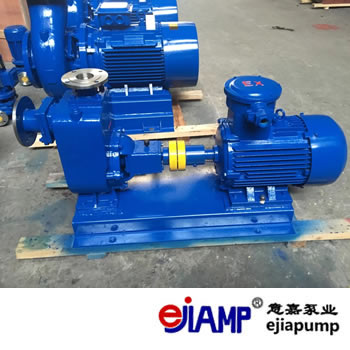

2、直連式50ZX20-30自吸離心泵實物圖

四、50ZX20-30自吸泵性能曲線圖

50ZX20-30水泵性能曲線圖僅供參考，實際50ZX20-30水泵性能參數應該依據現場使用工況需要減掉自吸泵的吸程才能得出50ZX20-30水泵在使用中的流量及揚程數據，50ZX20-30泵的吸程越高那么他的流量揚程就會有所降低，該50ZX20-30水泵性能曲線只是按照正常50ZX20-30自吸離心泵在無吸程的工況下的相關曲線圖所以僅供參考，排污泵如果必須要滿足50ZX20-30型號所描述的參數那么在有自吸高度的前提下應該選大一個等級的型號：50Zx25-32

如果實際使用的流量很小應該選流量小的型號例如：25ZX2.5-32

如果輸送的液體里面有顆粒雜質我們建議選用型號為：40ZW15-30的自吸排污泵產品
