一、ISG立式管道泵--特點原理

ISG立式管道泵是單級單吸立式管道式離心泵，根據使用溫度、介質的不同在ISG型立式管道離心泵的基礎上派生出熱水管道泵、高溫管道泵、腐蝕性化工泵、油泵等系列產品，ISG管道泵具有高效節能、嗓音低、性能可靠等優點。

二、ISG立式管道泵--產品特點

ISG立式管道泵為立式結構，進出口口徑相同、且位于同一中心線上，可像閥門一樣安裝于管路之中，設有安裝底腳，增加泵的穩定性，外形緊湊美觀，占地面積小，建筑投入低。葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，震動噪音低。軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。ISG立式管道泵安裝檢修方便，無需拆動管路系統，只需卸下泵聯體螺母即可抽出全部轉子部件。ISG立式管道泵可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式?？筛鶕苈凡贾玫囊蟛捎帽玫呢Q式和橫式安裝。

三、ISG立式管道泵--主要用途

ISG型管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80°C。IRG(GRG)型熱水型立式管道泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采暖系統循環用泵，IRG使用溫度T：≤120°C、GRG使用溫度T：≤240°C。IHG型管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、 制藥和合成纖維等部門，使用溫度T：-20°C-120°C。YG型管道油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20°C-120°C。

四、ISG立式管道泵的工作條件

單級離心泵吸入壓力≤1.0Mpa，或泵系統最高工作壓力≤1.6Mpa，即泵吸入口壓力+泵揚程≤1.6Mpa。泵靜壓試驗壓力為2.5Mpa。訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。環境溫度＜40°C，相對濕度＜95%。所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度＜0.2mm。

注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。

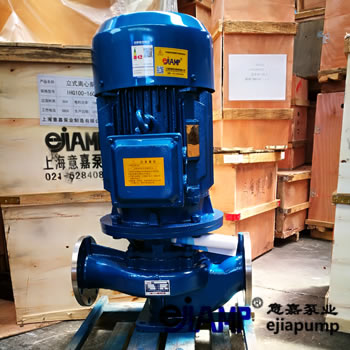

產品展示
