ZCQ自吸磁力泵的使用和安裝注意事項

ZCQ系列自吸式磁力泵是根據用戶的要求，在CQ型磁力泵的基礎上吸收國外最新技術，并經過本公司技術人員反復研究試驗而成功的新產品，其性能達到國際同類產品先進水平。ZCQ型自吸磁力驅動泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏的弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼材料制造，既有CQ型磁力驅動泵的功能，又集自吸于一身，只需在泵第一次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可。

ZCQ自吸磁力泵具有著結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便的特點，在使用這一類型泵的過程中應該注意那些事項。
　　ZCQ自吸磁力泵的使用注意事項
　　1.因自吸泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成時空栽運轉。
　　2，被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
　　3，泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。 4，被輸送的介質及其溫度應在泵材允許的范圍內(詳見附表〕。
ZCQ自吸磁力泵的使用注意事項
　　4，金屬泵的使用溫度〈100℃;，被輸送的介質比重≦1.3;介質比重〈1.3時，將影響技術性能。
　　5，對于輸送液為易沉淀結晶的介盾，使用后應及時清洗，排凈泵內積液。
　　6，自吸泵運行500小時后，應拆檢思承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1.5~2mm時，應更換軸承和軸向動環。

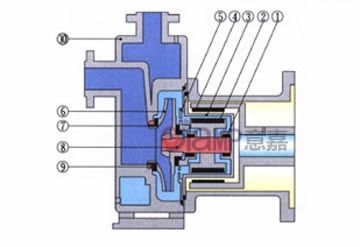

結構與材料：

1	軸 承	填充F4
2	轉子組合	稀土永磁體+不銹鋼
3	隔離套	不銹鋼
4	外 磁	稀土永磁體+HT200
5	密封圈	氟橡膠
6	葉 輪	不銹鋼
7	動 環	填充F4
8	主 軸	不銹鋼
9	靜 環	碳化硅或氧化鋁陶瓷
10	泵 體	不銹鋼


ZCQ系列自吸式磁力泵--操作原理:

ZCQ系列自吸磁力泵采用先進的外混式軸向回水泵體結構設計，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成（結構見示意圖）。泵啟動后，在離心力的作用下，吸水室中的剩余液體與進液管路中的空氣被葉輪攪拌形成氣液混合物，混合物通過蝸殼進入氣液分離室，隨著流速降低，導致氣水分離，空氣由泵出液口排出，液體經回流孔返回泵腔內，經過多次循環，進液管道中的空氣被逐漸排空，使泵腔內形成一定的真空度，低位槽中的液體在大氣壓的作用下流向泵進口，達到自吸的作用，這一系列的自吸過程是泵在剛啟動的1至3分鐘內自動完成，無需人工干預，當液體充滿泵的進液管路與泵腔后泵組即自動進入正常運行狀態。磁力自吸泵的驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，通過磁力偶合間接驅動轉子組合上的葉輪旋轉，泵腔全部封閉，完全無泄漏。
