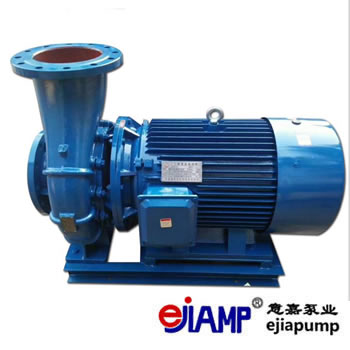

臥式管道離心泵最基本的部件是高速運轉的葉輪和固定的螺旋泵殼。帶有若干后彎葉片的葉輪固定在泵軸上，由電機驅動，與泵軸一起高速運轉。葉輪是泵中可直接作用于液體的部件，是離心泵的輸送設備。泵殼中心的吸入口與吸入管道相連，吸入管道的底端裝有單向水泵底閥。泵殼側的排放口與裝有調節閥的排放管道相連。

 臥式管道離心泵運轉時，泵軸推動葉輪高速運轉，帶動葉片間預裝的液體旋轉。在慣性離心力的影響下，液體從葉輪中心徑向向外運動。液體通過葉輪的過程中獲得了動能，提高了靜壓能和流速。當液體離開葉輪進入泵殼時，由于不銹鋼多級泵泵殼內流體的緩慢增加而減速，一部分機械能轉化為靜能，切向流入排出管道。因此，蝸殼泵殼不僅是收集從葉輪流出的液體的部件，還是一種能量轉換裝置。當液體從葉輪中心噴出時，葉輪中心產生一個低壓區。在儲罐液位計與葉輪中心總電位差的作用下，液體被吸入葉輪中心。



需要注意的是，如果在臥式管道離心泵運行前，被輸送的液體沒有填充到泵殼內，由于空氣的密度比較低，葉輪旋轉時產生的向心力比較小，葉輪中心的總面積不能產生低電壓吸走儲罐內的液體，因為

離心泵無法正常啟動輸送液體。這是因為離心泵沒有自吸級，稱為氣體冷凝。吸入管路上設有單向泵底閥，防止進入泵殼的液體在啟動前流出泵殼。吸入泵殼的空氣也會造成氣體粘性。
