ISG管道泵作為一種在工業及民用領域廣泛應用的流體輸送設備，其工作原理和技術參數對于正確選型、安裝、使用和維護該設備至關重要。深入了解這些方面的知識，有助于工程師、技術人員以及相關操作人員更好地發揮ISG管道泵的性能優勢，確保系統的穩定運行。

（一）基本結構組成

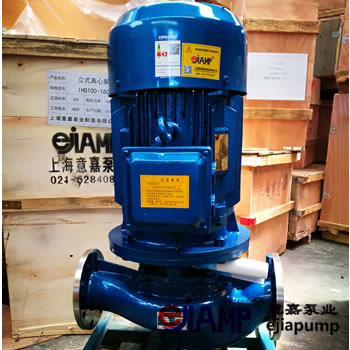

ISG管道泵主要由泵體、葉輪、泵軸、電機、密封裝置等部件組成。泵體是整個泵的外殼，起到支撐和包容其他部件的作用，同時也是流體進出的通道。葉輪是泵的核心部件，通常由多個葉片組成，安裝在泵軸上，在電機的帶動下高速旋轉。泵軸連接葉輪和電機，傳遞動力，確保葉輪能夠穩定地高速轉動。電機為泵的運行提供動力，通過聯軸器或其他傳動方式與泵軸相連。密封裝置則用于防止泵內的液體泄漏，保證泵的正常運行，常見的密封形式有機械密封和填料密封。

（二）工作過程

ISG管道泵的工作基于離心力原理。當泵啟動時，電機帶動泵軸和葉輪一同旋轉。葉輪中的葉片對液體產生離心力作用，使液體在葉輪內沿著葉片的方向從葉輪中心向邊緣流動。在葉輪中心處，由于液體被甩出，形成了一個低壓區域。而此時，吸入管中的液體在外界大氣壓或其他壓力源的作用下，被壓入葉輪中心，填補被甩出液體的位置。隨著葉輪的持續旋轉，液體不斷地被吸入和甩出。

從葉輪邊緣甩出的液體具有較高的速度和動能，進入泵體的蝸殼部分。蝸殼的形狀設計使得液體的流速逐漸降低，而壓力則不斷升高。這是因為根據流體力學中的伯努利方程，在不可壓縮流體的穩定流動中，動能和壓力能可以相互轉換。當液體流速降低時，動能減小，相應地壓力能增加。最終，具有較高壓力的液體從泵的出口排出，進入到后續的管道系統中，實現液體的輸送。

（三）氣蝕現象及影響

在ISG管道泵的運行過程中，氣蝕是一個需要關注的重要問題。當泵入口處的壓力過低，低于液體在該溫度下的飽和蒸汽壓時，液體就會發生汽化，形成大量的蒸汽氣泡。這些氣泡隨著液體進入葉輪高壓區時，由于壓力升高，氣泡會迅速破裂，產生局部的高頻高壓沖擊。這種沖擊會對葉輪和泵體表面造成侵蝕，導致材料損壞，縮短泵的使用壽命。氣蝕還會引起泵的性能下降，如流量減小、揚程降低、效率下降等，嚴重時甚至會導致泵無法正常工作。因此，在設計和使用ISG管道泵時，需要采取措施避免氣蝕現象的發生，例如合理確定泵的安裝高度、保證吸入管道的暢通等。

（一）流量

流量是指單位時間內通過泵出口的液體體積，通常用符號Q表示，單位為立方米每小時（m3/h）或升每秒（L/s）。流量是衡量ISG管道離心泵輸送能力的重要指標，它直接影響到整個系統的生產效率和運行效果。泵的流量大小取決于多個因素，包括葉輪的尺寸、轉速、葉片形狀等。在實際應用中，需要根據系統的需求來選擇合適流量的泵。例如，在建筑給排水系統中，需要根據建筑物的層數、用水人數等因素來計算所需的水流量，從而選擇能夠滿足該流量要求的ISG管道泵。

（二）揚程

揚程是指泵能夠將液體提升的高度，或者說泵對單位重量液體所做的功，用符號H表示，單位為米（m）。揚程反映了泵克服管道阻力和提升液體高度的能力。在一個完整的管道系統中，包括吸入管道和排出管道，泵需要提供足夠的揚程來克服管道的沿程阻力、局部阻力以及液體提升的高度差。例如，將水從地面水池輸送到高樓頂部的水箱，就需要泵具有足夠的揚程來克服高度差和管道的阻力損失。揚程的大小與葉輪的直徑、轉速等因素密切相關，一般來說，葉輪直徑越大、轉速越高，泵的揚程也就越高。

（三）轉速

轉速是指泵軸每分鐘的旋轉次數，用符號n表示，單位為轉每分鐘（r/min）。轉速直接影響泵的流量、揚程和功率。根據泵的相似定律，在同一型號的泵中，流量與轉速成正比，揚程與轉速的平方成正比，功率與轉速的立方成正比。因此，通過調整泵的轉速可以在一定范圍內改變泵的性能。在實際應用中，電機的轉速通常是固定的，但可以通過變頻器等調速裝置來改變電機的轉速，從而實現對泵性能的調節，以滿足不同工況的需求。

（四）功率

功率分為軸功率和配套功率。軸功率是指泵軸所需的功率，也就是電機傳遞給泵軸的功率，用符號P表示，單位為千瓦（kW）。軸功率的大小與泵的流量、揚程以及效率有關，可以通過公式P = ρgQH / η（其中ρ為液體密度，g為重力加速度，Q為流量，H為揚程，η為泵的效率）來計算。配套功率是指為泵配備的電機的功率，通常會比軸功率略大，以確保電機能夠正常帶動泵運行，并且在一定程度上能夠適應泵在運行過程中的工況變化。

（五）效率

效率是衡量泵工作性能優劣的一個重要指標，用符號η表示。它反映了泵將電能轉化為液體機械能的有效程度。泵的效率越高，說明在相同的流量和揚程要求下，消耗的電能越少，運行成本也就越低。泵的效率受到多種因素的影響，如葉輪的設計、泵體的結構、液體的性質等。一般來說，ISG管道泵的效率在一定的流量和揚程范圍內能夠達到較高的水平，但當實際運行工況偏離設計工況時，效率會有所下降。因此，在選型和運行過程中，應盡量使泵工作在高效區內，以提高能源利用效率。

（六）汽蝕余量

汽蝕余量是指在泵入口處，單位重量液體所具有的超過汽化壓力的富余能量，用符號NPSH表示，單位為米（m）。分為有效汽蝕余量（NPSHa）和必需汽蝕余量（NPSHr）。有效汽蝕余量是由吸入系統提供的，與吸入管道的布置、液體的性質等因素有關；必需汽蝕余量是由泵本身的結構和性能決定的。為了避免泵發生氣蝕現象，必須保證有效汽蝕余量大于必需汽蝕余量，一般要求NPSHa ≥ （1.1 - 1.3）NPSHr。在泵的選型和安裝過程中，需要準確計算和評估汽蝕余量，確保泵在運行過程中不會出現氣蝕問題。

（一）流量與揚程的關系

在一定的轉速下，ISG管道泵的流量和揚程之間存在著特定的關系。通常，隨著流量的增加，揚程會逐漸降低，這種關系可以通過泵的性能曲線來直觀地表示。性能曲線是在特定的轉速、液體性質等條件下，通過實驗測定得到的流量與揚程、功率、效率等參數之間的關系曲線。當泵在實際系統中運行時，其工作點是由泵的性能曲線和管道系統的特性曲線共同決定的。管道系統的特性曲線反映了管道阻力與流量之間的關系，隨著流量的增加，管道阻力增大，所需的揚程也相應增加。泵的工作點就是泵的性能曲線與管道系統特性曲線的交點，在這個點上，泵提供的揚程正好滿足管道系統的需求，實現穩定的運行。

（二）轉速對其他參數的影響

如前文所述，轉速對泵的流量、揚程和功率有著顯著的影響。當轉速改變時，泵的性能參數會按照相似定律發生相應的變化。例如，當轉速提高時，流量會隨之增加，揚程會以轉速平方的倍數增加，功率則會以轉速立方的倍數增加。這意味著在通過改變轉速來調節泵的性能時，需要綜合考慮這些參數的變化，避免因轉速過高導致電機過載或其他部件損壞，同時也要注意轉速過低可能無法滿足系統的流量和揚程要求。

（三）液體性質對技術參數的影響

液體的性質，如密度、粘度等，也會對ISG管道泵的技術參數產生影響。密度的變化會直接影響泵的軸功率，根據軸功率的計算公式，當液體密度增大時，軸功率也會相應增大。粘度對泵的性能影響更為復雜，隨著液體粘度的增加，泵的流量、揚程和效率都會下降，軸功率則會增加。這是因為高粘度液體在泵內流動時，會產生更大的阻力，阻礙液體的正常流動。因此，在輸送高粘度液體時，需要對泵的性能進行修正，或者選擇專門適用于高粘度液體輸送的泵型。
