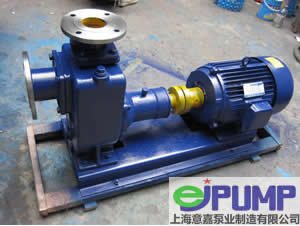

上海意嘉泵業制造有限公司生產的200ZX350-65臥式自吸離心泵在工農業生產、搶險救助，如排澇、救火中作為應急泵使用效能更為突出。 ZX型自吸離心泵廣泛適用石 油、化工、冶金、機械、化纖、食品、能源、交通等工業部門城市給水、亦可用于農業排灌、 噴灌。供輸送清水或粘度小于5°E，溫度低于80℃物理及化學性質類似清水的其它液體。ejiamp/意嘉牌ZX系列自吸泵是根據國內外有關技術資料經吸收、消化、改進后研制而成的節能泵類產品，該泵屬自吸式離心泵，它具有結構緊湊、操作方便、運行平衡、維掮容易、效率高、壽命長，并有較強的自吸能力等優點。管路中不需安裝底閥，工作前只需保證泵體內儲有定量引液即可。因此簡化了管路系統，又改善了勞動條件。臥式自吸離心泵ZX系列型泵是臥式自吸離心泵。該型式泵 與其它型式的自吸離心泵比較，因為泵本身沒 有逆止閥，結構最為簡單；工作最為可靠；無 故障工作時間長，維護、使用方便、體積小、 重量輕、效率高、在設計上做了特別的考慮與 相同口徑的泵比較，排量大、性能高。

200ZX350-65臥式自吸離心泵--工作原理與結構說明：

該泵均采用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成，泵正常起動后，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力的作用，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉輪內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣。隨著這個過程周而復始地進行下去，吸入管路中的空氣不斷減少，直到吸盡氣體，完成自吸過程，泵便投入正常作業。
在一些泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70℃時，可在冷卻室處通過任意一只冷卻液管接頭，注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機械是前后密封環，前密封環在泵體上，后密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度，并影響到泵的效率和自吸性能時，應給予更換。

型號	流量Q		揚程 (m)	吸程 (m)	自吸性能 (min/5m)	轉速 (r/min)	電機功率
	(m3/h)	(L/s)
25ZX3.2-20	3.2	0.9	20	6.5	1.9	2900	0.75
25ZX3.2-32	3.2	0.9	32	6.5	1.8	2900	1.1
40ZX6.3-20	6.3	1.8	20	6.5	1.9	2900	1.1
40ZX10-40	10	2.8	40	6.5	1.5	2900	4
50ZX15-12	15	4.2	12	6.5	2.4	2900	1.5
50ZX18-20	18	5	20	6.5	1.9	2900	2.2
50ZX12.5-32	12.5	3.5	32	6.5	1.5	2900	3
50ZX20-30	20	5.6	30	6.5	1.5	2900	4
50ZX14-35	14	3.9	35	6.5	1.5	2900	4
50ZX10-40	10	2.8	40	6.5	1.5	2900	4
50ZX12.5-50	12.5	3.5	50	6.5	1.4	2900	5.5
50ZX15-60	15	4.2	60	6.5	1.3	2900	7.5
50ZX20-75	20	5.6	75	6.5	1.3	2900	11
65ZX30-15	30	8.3	15	6.5	2	2900	3
65ZX25-32	25	6.9	32	6	1.5	2900	5.5
80ZX35-13	35	9.7	13	6	3.4	2900	3
80ZX43-17	43	12	17	6	1.8	2900	4
80ZX40-22	40	11.1	22	6	1.9	2900	5.5
80ZX50-25	50	13.9	25	6	1.5	2900	7.5
80ZX50-32	50	13.9	32	6	1.5	2900	7.5
80ZX60-55	60	16.7	55	6	1.5	2900	18.5
80ZX60-70	60	16.7	70	6	1.2	2900	22
100ZX100-20	100	27.8	20	6	1.8	2900	11
100ZX100-40	100	27.8	40	6	1.8	2900	22
100ZX100-65	100	27.8	65	6	1.8	2900	30
100ZX70-75	70	19.4	75	6	1.8	2900	30
150ZX170-55	170	47.2	55	5	1.8	2900	45
150ZX170-65	170	47.2	65	5	1.3	2900	55
150ZX160-80	160	44.4	80	5	1.2	2900	55
200ZX400-32	400	111.1	32	5	2	1450	55
200ZX280-63	280	77.8	63	5	1.5	1450	90
200ZX350-65	350	97.2	65	5	1.5	1450	110
250ZX550-32	550	152.8	32	5	2	1450	75
250ZX400-50	400	111.1	50	5	2	1450	90
250ZX450-55	450	125	55	5	2	1450	110
250ZX400-75	400	111.1	75	5	1.5	1450	132
300ZX600-32	600	166.7	32	5	2	1450	90
300ZX500-50	500	138.9	50	5	2	1450	110
300ZX550-55	550	152.8	55	5	2	1450	132



200ZX350-65臥式自吸離心泵的使用：

（一）、起動前的準備及檢查工作：
1.本系列自吸泵，根據泵的工作運轉狀況，分別采用優質鈣基黃油和10號機油進行潤滑，如果采用黃油潤滑的泵應定期向軸承箱內加注黃油.采用機油潤滑的泵.如果油位不足，則加足之。
2，檢查泵殼內的儲液是否高于葉輪的上邊緣.如若不足.可以從泵殼上的加液口處直接向泵體內注入儲液，不應在儲液不足的情況下啟動運轉，否則泵不能正常工作，且易損壞機械密封。
3，檢查泵的轉動部件是否有卡住磁碰現象。
4.檢查泵體底腳及各聯結處螺母有無松動現象。
5.檢查泵軸與電動機主軸的同軸度和平行度。
6.檢查進口管路是否漏氣，如有漏氣，必須設法排除。
7.打開吸入管路的閥門.稍開（不要全開）出口控制閥。
（二）、起動及操作：
1.點動自吸泵，注意泵軸的轉向是否正確。
2.注意轉動時有無不正常的聲響和振動。
3.注意壓力表及真空表讀數.起動后當壓力表及真空表的讀數經過一段時間的波動而指示穩定后， 說明泵內已經上液，進入正常輸液作業。
4.在泵進入正常輸液作業前即自吸過程中.應特別注意泵內水溫升高情況，如果這個過程過長， 泵內水溫過高，則停泵檢查其原因。
5.如果泵內液體溫度過高而引起自吸困難.那么可以暫時停機.利用吐出管路中的液體倒流回泵內或向泵體上的加儲液口處直接向泵內補充液體.使泵內液體降溫.然后起動即可。
6.泵在工作過程中如發生強烈振動和曝聲.有可能是泵發生汽蝕所致，汽蝕產生的原因有兩種：一是進口管流速過大.二是吸程過高。流速過大時可調節出口控制閥.升高壓力表讀數，在進口管路有堵塞時則應及時排除：吸程太高時可適當降低泵的安裝高度。
7.泵在工作過程中因故停泵.需再起動時.出口控制閥應稍開(不要全閉）這樣既有利于自吸過程中氣體從吐出口排出，又能保證泵在較輕的負荷下啟動。
8.注意檢查管路系統有無滲漏現象。
（三）、停泵：
1.首先必須關閉吐出管路上的閘閥。
2.使泵停止轉動。
3.在寒冷季節，應將泵體內的儲液和軸承體冷卻室內的水放空，以防凍裂機件。
